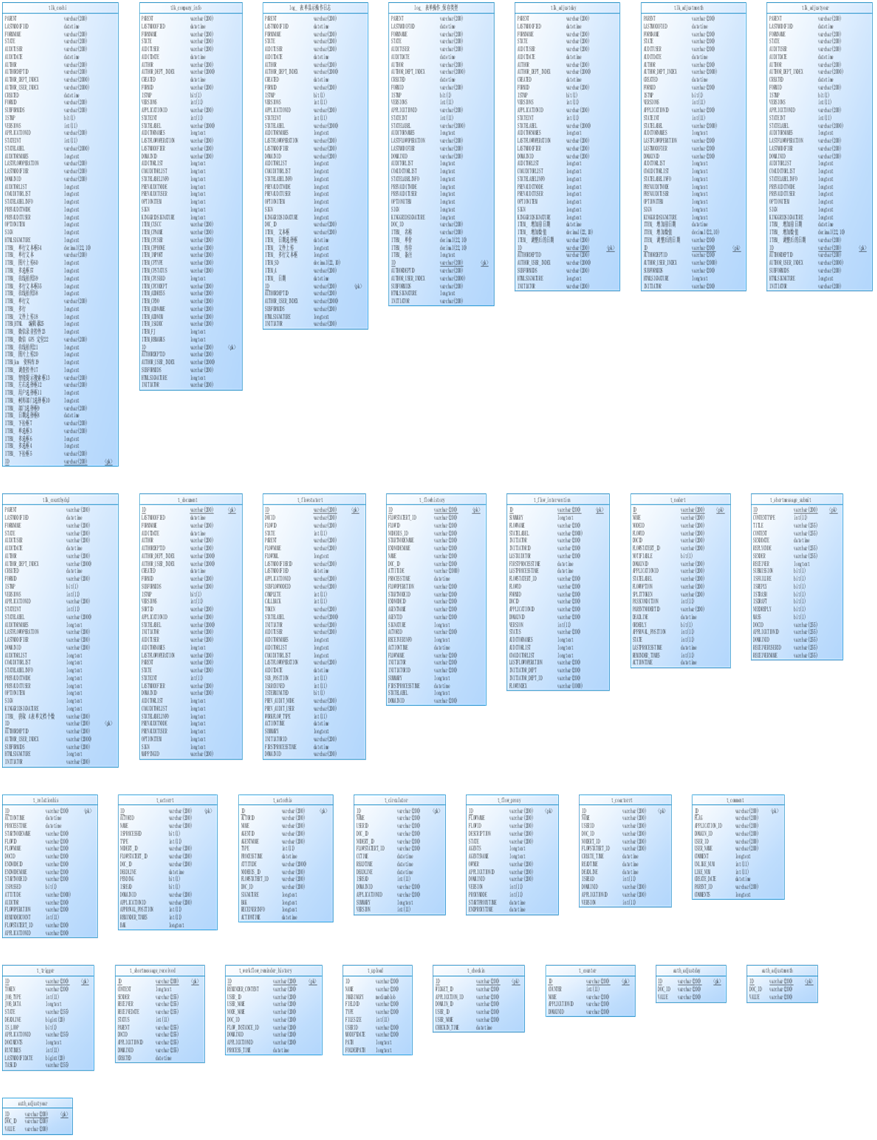

业务库ER图
表的清单
| 名称 |
代码 |
| log_表单操作_保存类型 |
log_表单操作_保存类型 |
| log_表单显示操作日志 |
log_表单显示操作日志 |
| t_actorhis |
t_actorhis |
| t_actorrt |
t_actorrt |
| t_checkin |
t_checkin |
| t_circulator |
t_circulator |
| t_coactorrt |
t_coactorrt |
| t_comment |
t_comment |
| t_counter |
t_counter |
| t_document |
t_document |
| t_flow_intervention |
t_flow_intervention |
| t_flow_proxy |
t_flow_proxy |
| t_flowhistory |
t_flowhistory |
| t_flowstatert |
t_flowstatert |
| t_nodert |
t_nodert |
| t_relationhis |
t_relationhis |
| t_shortmessage_received |
t_shortmessage_received |
| t_shortmessage_submit |
t_shortmessage_submit |
| t_trigger |
t_trigger |
| t_upload |
t_upload |
| t_workflow_reminder_history |
t_workflow_reminder_history |
| tlk_adjustday |
tlk_adjustday |
| tlk_adjustmonth |
tlk_adjustmonth |
| tlk_adjustyear |
tlk_adjustyear |
| tlk_ceshi |
tlk_ceshi |
| tlk_company_info |
tlk_company_info |
| tlk_countbydql |
tlk_countbydql |
I.1.1 表auth_xxxxx(流程权限表)（已废弃）
| 名称 |
代码 |
| ID |
主键标识 |
| DOC_ID |
文档ID（tlk_xxxx的主键） |
| VALUE |
权限 |
I.1.2 表log_xxxx（表单历史数据日记表）（和tlk_xxx对应）
| 名称 |
说明 |
| PARENT |
父文档ID |
| LASTMODIFIED |
最后修改时间 |
| FORMNAME |
表单模板名称 |
| STATE |
当前流程实例（表t_flowstatert的主键标识） |
| AUDITUSER |
获取最后审核人用户ID |
| AUDITDATE |
审批时间 |
| AUTHOR |
建单者对应的用户ID |
| AUTHOR_DEPT_INDEX |
建单者对应的默认部门索引 |
| CREATED |
创建时间 |
| FORMID |
表单模板ID |
| ISTMP |
是否为临时文档 |
| VERSIONS |
文档版本 |
| APPLICATIONID |
应用ID标识 |
| STATEINT |
流程状态 |
| STATELABEL |
流程状态标签 |
| AUDITORNAMES |
获取当前审核人姓名 |
| LASTFLOWOPERATION |
获取最后一次流程处理的代码 |
| LASTMODIFIER |
最后修改用户ID |
| DOMAINID |
企业域ID(t_domain表ID值) |
| AUDITORLIST |
审批人列表 |
| COAUDITORLIST |
协办人列表 |
| STATELABELINFO |
状态标签信息（json格式记录当前文档在所有流程实例下的状态标签信息） |
| PREVAUDITNODE |
上一步流程状态（json格式记录当前文档在所有流程实例下的上一步流程状态） |
| PREVAUDITUSER |
上一步流程提交人（json格式记录当前文档在所有流程实例下的上一步流程提交人） |
| OPTIONITEM |
系统冗余字段 |
| SIGN |
表单电子签章内容 |
| KINGGRIDSIGNATURE |
金格电子签章 |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| ITEM_名称 |
表单动态字段 |
| ITEM_单价 |
表单动态字段 |
| ITEM_库存 |
表单动态字段 |
| ITEM_备注 |
表单动态字段 |
| ID |
主键标识 |
| AUTHORDEPTID |
作者默认部门ID |
| AUTHOR_USER_INDEX |
建单者对应的默认部门ID |
| SUBFORMIDS |
子表表单ID集合 |
| HTMLSIGNATURE |
电子签章HTML片段 |
| INITIATOR |
流程发起人 |
I.1.3 表t_actorhis（历史审批人记录表，用户的审批信息）
| 名称 |
说明 |
| ID |
主键标识 |
| ACTORID |
操作人对应的用户ID |
| NAME |
操作人对应的用户名 |
| AGENTID |
流程代理人用户ID |
| AGENTNAME |
流程代理人用户名 |
| TYPE |
值为3.代表为用户类型 |
| PROCESSTIME |
审批日期 |
| ATTITUDE |
审批意见 |
| NODEHIS_ID |
表t_relationhis的主键标识 |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识 |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| SIGNATURE |
手签签名 |
| RECEIVERINFO |
下一节点审批人信息 |
| ACTIONTIME |
接收时间 |
I.1.4 表t_actorrt（审批人记录表，所有的审批人信息）
| 名称 |
说明 |
| ID |
主键标识 |
| ACTORID |
操作人对应的用户ID |
| NAME |
操作人对应的用户名 |
| ISPROCESSED |
是否已处理 |
| TYPE |
值为3.代表为用户类型 |
| NODERT_ID |
表t_nodert的主键标识 |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识 |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| DEADLINE |
审批期限 |
| PENDING |
是否待处理 |
| ISREAD |
是否已阅 |
| DOMAINID |
域ID标识 |
| APPLICATIONID |
应用ID标识 |
| APPROVAL_POSITION |
审批顺序 |
| REMINDER_TIMES |
催办次数 |
| BAK |
备份提交的信息 |
I.1.5 表t_checkin（WIDGET签到表）
| 名称 |
说明 |
| ID |
主键标识 |
| WIDGET_ID |
WIDGET主键 |
| APPLICATION_ID |
应用ID标识 |
| DOMAIN_ID |
域ID标识 |
| USER_ID |
用户ID标识 |
| USER_NAME |
用户名称 |
| CHECKIN_TIME |
签到次数 |
I.1.6 表t_circulator（抄送信息表，用于流程抄送）
| 名称 |
说明 |
| ID |
主键标识 |
| NAME |
名称 |
| USERID |
用户ID |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| NODERT_ID |
表t_nodert的主键标识 |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识 |
| CCTIME |
抄送时间 |
| READTIME |
阅读时间 |
| DEADLINE |
阅读期限 |
| ISREAD |
是否已读 |
| DOMAINID |
企业域ID(t_domain表ID值) |
| APPLICATIONID |
应用ID标识 |
| SUMMARY |
摘要 |
| VERSION |
版本号 |
I.1.7 表t_coactorrt（流程协办人信息表，流程点评时点评用户权限）
| 名称 |
说明 |
| ID |
主键标识 |
| NAME |
协办人对应的用户名 |
| USERID |
协办人对应的用户ID |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| NODERT_ID |
表t_nodert的主键标识 |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识 |
| CREATE_TIME |
创建时间 |
| READTIME |
阅读时间 |
| DEADLINE |
协办期限 |
| ISREAD |
是否已读 |
| DOMAINID |
企业域ID(t_domain表ID值) |
| APPLICATIONID |
应用ID标识 |
| VERSION |
版本号 |
I.1.8 表t_comment（评论信息表）
| 名称 |
说明 |
| ID |
主键标识 |
| FLAG |
评论标识（和表单有关） |
| APPLICATION_ID |
应用ID标识 |
| DOMAIN_ID |
企业域ID(t_domain表ID值) |
| USER_ID |
评论人ID |
| USER_NAME |
评论人名称 |
| COMMENT |
评论 |
| UNLIKE_NUM |
差评次数 |
| LIKE_NUM |
点赞次数 |
| CREATE_DATE |
评论时间 |
| PARENT_ID |
上级评论 |
| COMMENTS |
冗余字段（已删） |
I.1.9 表t_counter（计数器表）
| 名称 |
说明 |
| ID |
主键标识 |
| COUNTER |
获取生成的最后一个计数号 |
| NAME |
获取计数号的名称 |
| APPLICATIONID |
应用ID标识 |
| DOMAINID |
企业域ID(t_domain表ID值) |
I.1.10 表t_document（文档信息表）（存在，但目前不使用）
| 名称 |
说明 |
| ID |
主键标识 |
| LASTMODIFIED |
最后修改时间 |
| FORMNAME |
表单模板名称 |
| AUDITDATE |
审批时间 |
| AUTHOR |
建单者对应的用户ID |
| AUTHORDEPTID |
建单者对应的默认部门ID |
| AUTHOR_DEPT_INDEX |
作者部门索引 |
| AUTHOR_USER_INDEX |
作者用户索引 |
| CREATED |
创建时间 |
| FORMID |
表单模板ID |
| SUBFORMIDS |
子表表单ID集 |
| ISTMP |
是否为临时文档 |
| VERSIONS |
文档版本 |
| SORTID |
排序号(保留) |
| APPLICATIONID |
应用ID标识 |
| STATELABEL |
流程状态标识 |
| INITIATOR |
初始创建者 |
| AUDITUSER |
获取最后审核人用户ID |
| AUDITORNAMES |
获取当前审核人姓名 |
| LASTFLOWOPERATION |
获取最后一次流程处理的代码 |
| PARENT |
父文档ID |
| STATE |
当前流程实例（表t_flowstatert的主键标识） |
| STATEINT |
流程状态 |
| LASTMODIFIER |
最后修改用户ID |
| DOMAINID |
企业域ID(t_domain表ID值) |
| AUDITORLIST |
审批人列表 |
| COAUDITORLIST |
协办人列表 |
| STATELABELINFO |
状态标签信息（json格式记录当前文档在所有流程实例下的状态标签信息） |
| PREVAUDITNODE |
上一步流程状态（json格式记录当前文档在所有流程实例下的上一步流程状态） |
| PREVAUDITUSER |
上一步流程提交人（json格式记录当前文档在所有流程实例下的上一步流程提交人） |
| OPTIONITEM |
系统冗余字段 |
| SIGN |
表单电子签章内容 |
| MAPPINGID |
映射表单主键 |
I.1.11 表t_flow_intervention（流程干预[待办]信息表）（已废弃）
| 名称 |
说明 |
| ID |
主键标识 |
| SUMMARY |
文档摘要 |
| FLOWNAME |
表单名称 |
| STATELABEL |
流程状态标签 |
| INITIATOR |
流程发起人名字 |
| INITIATORID |
流程发起人ID |
| LASTAUDITOR |
流程最后处理人名字 |
| FIRSTPROCESSTIME |
流程首次处理时间 |
| LASTPROCESSTIME |
流程最后处理时间 |
| FLOWSTATERT_ID |
当前流程实例（表t_flowstatert的主键标识） |
| FLOWID |
流程ID（流程文件ID，不是实例ID） |
| FORMID |
表单ID |
| DOCID |
文档ID（tlk_xxxxx的主键） |
| APPLICATIONID |
应用ID标识 |
| DOMAINID |
企业域ID(t_domain表ID值) |
| VERSION |
文档版本 |
| STATUS |
流程状态（已完成，未完成） |
| AUDITORNAMES |
当前审批人名称（以‘，’分开） |
| AUDITORLIST |
当前审批人列表（JSON格式） |
| COAUDITORLIST |
当前协办人人列表（JSON格式） |
| LASTFLOWOPERATION |
最后一次流程处理代码 |
| INITIATOR_DEPT |
发起人的部门名称 |
| INITIATOR_DEPT_ID |
发起人的部门ID |
| FLOWINDEX |
流程索引 |
I.1.12 表t_flow_proxy（流程代理表）
| 名称 |
说明 |
| ID |
主键标识 |
| FLOWNAME |
流程名称 |
| FLOWID |
流程ID |
| DESCRIPTION |
描述信息 |
| STATE |
状态 |
| AGENTS |
代理人ID |
| AGENTSNAME |
代理人用户名 |
| OWNER |
被代理人 |
| APPLICATIONID |
应用ID标识 |
| DOMAINID |
企业域ID(t_domain表ID值) |
| VERSION |
版本号 |
| PROXYMODE |
代理模式 0是指定流程代理，1是全局代理 |
| STARTPROXYTIME |
开始代理时间 |
| ENDPROXYTIME |
结束代理时间 |
I.1.13 表t_flowhistory（已结束的流程历史表）
| 名称 |
说明 |
| ID |
主键标识 |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识，流程实例ID |
| FLOWID |
流程ID |
| NODEHIS_ID |
表t_nodert的主键标识，节点实例ID |
| STARTNODENAME |
开始节点名称 |
| ENDNODENAME |
结束节点名称 |
| NAME |
审批人名称 |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| ATTITUDE |
意见 |
| PROCESSTIME |
流程最后处理时间 |
| FLOWOPERATION |
最后一次流程处理代码 |
| STARTNODEID |
开始节点ID |
| ENDNODEID |
结束节点ID |
| AGENTNAME |
代理审批人名称 |
| AGENTID |
代理审批人ID |
| SIGNATURE |
手签意见 |
| ACTORID |
审批人ID |
| RECEIVERINFO |
下一节点审批人信息 |
| ACTIONTIME |
接收时间 |
| FLOWNAME |
流程名称 |
| INITIATOR |
流程发起人名称 |
| INITIATORID |
发起人名称ID |
| SUMMARY |
发摘要 |
| FIRSTPROCESSTIME |
流程首次处理时间 |
| STATELABEL |
流程状态标签 |
| DOMAINID |
企业域ID(t_domain表ID值) |
I.1.14 表t_flowstatert（流程实例表）
| 名称 |
说明 |
| ID |
主键标识 |
| DOCID |
文档ID（tlk_xxxxx的主键） |
| FLOWID |
流程ID |
| STATE |
流程状态 |
| PARENT |
父流程ID |
| FLOWNAME |
流程名称 |
| FLOWXML |
流程图XML(存在文件系统，已废弃) |
| LASTMODIFIERID |
最后提交人ID |
| LASTMODIFIED |
最后提交时间 |
| APPLICATIONID |
应用ID标识 |
| SUBFLOWNODEID |
子流程节点ID |
| COMPLETE |
是否已完成 |
| CALLBACK |
是否回调 |
| TOKEN |
令牌 |
| STATELABEL |
流程状态标签 |
| INITIATOR |
作者 |
| AUDITUSER |
最后审批人ID |
| AUDITORNAMES |
流程当前审批人名称集合 |
| AUDITORLIST |
流程当前审批人用户ID集合 |
| COAUDITORLIST |
当前协办人列表（JSON） |
| LASTFLOWOPERATION |
最后一次流程操作代码 |
| AUDITDATE |
流程最后处理时间 |
| SUB_POSITION |
子路流程序号 |
| ISARCHIVED |
是否已归档 |
| ISTERMINATED |
是否已终止流程 |
| PREV_AUDIT_NODE |
前一步流程节点名称 |
| PREV_AUDIT_USER |
前一步流程节点提交者名称 |
| WORKFLOW_TYPE |
流程类型 0 预设 1自由 |
| ACTIONTIME |
到达时间 |
| SUMMARY |
摘要 |
| INITIATORID |
发起人ID |
| FIRSTPROCESSTIME |
第一次处理时间 |
| DOMAINID |
企业域ID(t_domain表ID值) |
I.1.15 表t_nodert（流程节点实例表）
| 名称 |
说明 |
| ID |
主键标识 |
| NAME |
节点名称 |
| NODEID |
节点ID |
| FLOWID |
流程ID |
| DOCID |
文档ID（tlk_xxxxx的主键） |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识 |
| NOTIFIABLE |
是否通知 |
| DOMAINID |
企业域ID(t_domain表ID值) |
| APPLICATIONID |
应用标识ID |
| STATELABEL |
状态标签值 |
| FLOWOPTION |
流程处理标识 |
| SPLITTOKEN |
记录分散、聚合流程的令牌 |
| PASSCONDITION |
获取过滤条件 |
| PARENTNODERTID |
父节点ID |
| DEADLINE |
审批时限 |
| ORDERLY |
是否顺序会签 |
| APPROVAL_POSITION |
审批人的审批序号 |
| STATE |
流程状态 0:正常;1:挂起 |
| LASTPROCESSTIME |
最后修改时间 |
| REMINDER_TIMES |
催单次数 |
| ACTIONTIME |
接收时间 |
I.1.16 表t_relationhis（流程历史信息表）
| 名称 |
说明 |
| ID |
主键标识 |
| ACTIONTIME |
到达节点的时间 |
| PROCESSTIME |
送下一个节点的时间 |
| STARTNODENAME |
开始节点名 |
| FLOWID |
流程ID |
| FLOWNAME |
流程名程 |
| DOCID |
文档ID（tlk_xxxxx的主键） |
| ENDNODEID |
结束节点ID |
| ENDNODENAME |
结束节点名 |
| STARTNODEID |
开始节点ID |
| ISPASSED |
是否通过 |
| ATTITUDE |
审批意见 |
| AUDITOR |
审批人ID |
| FLOWOPERATION |
操作类型 |
| REMINDERCOUNT |
提醒次数 |
| FLOWSTATERT_ID |
表t_flowstatert的主键标识 |
| APPLICATIONID |
应用标识ID |
I.1.17 表t_shortmessage_received（短信接收表）（已废弃）
| 名称 |
代码 |
| ID |
主键标识 |
| CONTENT |
内容 |
| SENDER |
发送人 |
| RECEIVER |
接收人 |
| RECEIVEDATE |
接收时间 |
| STATUS |
状态 |
| PARENT |
父级 |
| DOCID |
文档ID（tlk_xxxxx的主键） |
| APPLICATIONID |
应用标识ID |
| DOMAINID |
企业域ID(t_domain表ID值) |
| CREATED |
创建日期 |
I.1.18 表t_shortmessage_submit（短信提交表）（已废弃）
| 名称 |
代码 |
| ID |
主键标识 |
| CONTENTTYPE |
内容类型 |
| TITLE |
标题 |
| CONTENT |
内容 |
| SENDDATE |
发送时间 |
| REPLYCODE |
应答码 |
| SENDER |
发送人 |
| RECEIVER |
接收者 |
| SUBMISSION |
是否提交 |
| ISFAILURE |
是否失败 |
| ISREPLY |
是否回复 |
| ISTRASH |
是否垃圾 |
| ISDRAFT |
是否草稿 |
| NEEDREPLY |
是否重发 |
| MASS |
是否激活 |
| DOCID |
文档ID（tlk_xxxxx的主键） |
| APPLICATIONID |
应用标识ID |
| DOMAINID |
企业域ID(t_domain表ID值) |
| RECEIVERUSERID |
接收者用户ID |
| RECEIVERNAME |
接收者用户名称 |
I.1.19 表t_trigger（定时任务表）
| 名称 |
代码 |
| ID |
主键标识 |
| TOKEN |
任务令牌 |
| JOB_TYPE |
工作任务类型 |
| JOB_DATA |
执行数据（JSON） |
| STATE |
执行状态 |
| DEADLINE |
下一次执行时间 |
| IS_LOOP |
是否循环 |
| APPLICATIONID |
应用标识ID |
| DOCUMENTS |
文档数据 |
| RUNTIMES |
运行次数 |
| LASTMODIFIDATE |
最后修改时间 |
| TASKID |
任务文件ID |
I.1.20 表t_upload（文件上传信息表）
| 名称 |
说明 |
| ID |
主键标识 |
| NAME |
名称 |
| IMGBINARY |
图片二进制码 |
| FIELDID |
文件上传到数据库控件ID |
| TYPE |
文件类型 |
| FILESIZE |
文件大小 |
| USERID |
用户ID |
| MODIFYDATE |
修改日期 |
| PATH |
文件路径 |
| FOLDERPATH |
文件夹路径 |
I.1.21 表t_workflow_reminder_history（流程催办历史表）
| 名称 |
代码 |
| ID |
主键标识 |
| REMINDER_CONTENT |
催办次数 |
| USER_ID |
催办用户ID |
| USER_NAME |
催办用户名称 |
| NODE_NAME |
催办节点名称 |
| DOC_ID |
文档ID（tlk_xxxxx的主键） |
| FLOW_INSTANCE_ID |
流程实例ID（表t_flowstatert的主键标识） |
| DOMAINID |
企业域ID(t_domain表ID值) |
| APPLICATIONID |
应用标识ID |
| PROCESS_TIME |
最后催办时间 |
I.1.22 表tlk_xxxxx(动态表（动态表单，由用户在平台自动建立和维护）：表名为“TLK”+**表单名称，字段名为“ITEM”+字段名称)
| 名称 |
说明 |
| PARENT |
父级ID(TLK_XXX的主键) |
| LASTMODIFIED |
最后修改时间 |
| FORMNAME |
表单模板名称 |
| STATE |
当前流程实例（表t_flowstatert的主键标识） |
| AUDITUSER |
获取最后审核人用户ID |
| AUDITDATE |
审批时间 |
| AUTHOR |
建单者对应的用户ID |
| AUTHOR_DEPT_INDEX |
建单者对应的默认部门索引 |
| CREATED |
创建时间 |
| FORMID |
表单模板ID |
| ISTMP |
是否为临时文档 |
| VERSIONS |
文档版本 |
| APPLICATIONID |
应用ID表示 |
| STATEINT |
流程状态 |
| STATELABEL |
流程状态标签 |
| AUDITORNAMES |
获取当前审核人姓名 |
| LASTFLOWOPERATION |
获取最后一次流程处理的代码 |
| LASTMODIFIER |
最后修改用户ID |
| DOMAINID |
企业域ID(t_domain表ID值) |
| AUDITORLIST |
审批人列表 |
| COAUDITORLIST |
协办人列表 |
| STATELABELINFO |
状态标签信息（json格式记录当前文档在所有流程实例下的状态标签信息） |
| PREVAUDITNODE |
上一步流程状态（json格式记录当前文档在所有流程实例下的上一步流程状态） |
| PREVAUDITUSER |
上一步流程提交人（json格式记录当前文档在所有流程实例下的上一步流程提交人） |
| OPTIONITEM |
系统冗余字段 |
| SIGN |
表单电子签章内容 |
| KINGGRIDSIGNATURE |
金格电子签章 |
| ITEM_增加前日期 |
表单动态字段 |
| ITEM_增加数值 |
表单动态字段 |
| ITEM_调整后的日期 |
表单动态字段 |
| ID |
主键标识 |
| AUTHORDEPTID |
建单者对应的默认部门ID |
| AUTHOR_USER_INDEX |
作者索引 |
| SUBFORMIDS |
子表表单ID集合 |
| HTMLSIGNATURE |
电子签章HTML片段 |
| INITIATOR |
流程发起人 |
文档更新时间: 2023-09-12 10:03 作者：admin
